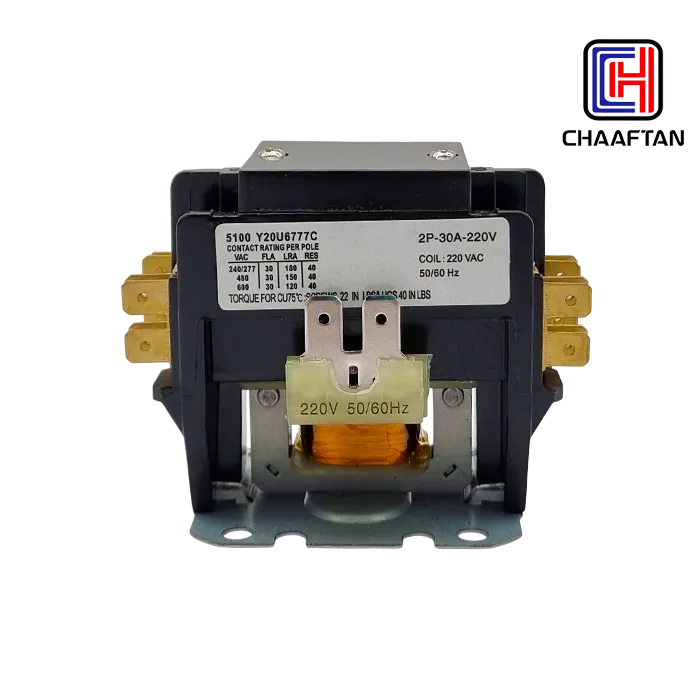

کنداکتور کولر

کنداکتور کولر، یک قطعه الکتریکی است که برای قطع و وصل جریان برق در سیستم‌های تهویه مطبوع و کولرها به کار می‌رود.

این قطعه به عنوان یک کلید مغناطیسی عمل می‌کند که امکان کنترل جریان برق را بدون نیاز به تماس فیزیکی فراهم می‌کند.

کنداکتور از اجزای مهم مدارهای برقی کولرها و دستگاه‌های تهویه مطبوع است و معمولاً به صورت خودکار و توسط سیگنال‌هایی از کنترلر (مانند ترموستات) فعال یا غیرفعال می‌شود.

ویژگی‌های کنداکتور کولر :

ظرفیت باردهی (Contact Rating):

240/277 ولت: جریان کاری (FLA) 30 آمپر، جریان لحظه‌ای (LRA) 180 آمپر، جریان مقاومتی (RES) 40 آمپر.

480 ولت: جریان کاری 30 آمپر.

600 ولت: جریان کاری 30 آمپر، جریان مقاومتی 40 آمپر.

تعداد پل‌ها (Poles):

این کنداکتور دارای دو پل (2P) است، به این معنا که می‌تواند دو مدار جداگانه را کنترل کند.

ولتاژ کویل (Coil Voltage):

کویل با ولتاژ 208-240 ولت AC کار می‌کند که نشان‌دهنده امکان استفاده در سیستم‌های تک‌فاز و سه‌فاز است.

فرکانس کاری:

فرکانس 50/60 هرتز، که آن را برای استفاده در سیستم‌های الکتریکی متداول جهانی مناسب می‌کند.

مقاومت دما:

پیچ‌های مسی (CU75°C) طراحی‌شده برای تحمل دمای بالا، با گشتاور مناسب برای اتصال ایمن:

پیچ‌ها: 22 اینچ-پوند.

کانکتورها (Lugs): 40 اینچ-پوند.

نحوه عملکرد کنداکتور کولر

کنداکتور کولر از سه بخش اصلی تشکیل شده است:

کویل مغناطیسی (Coil):

با دریافت ولتاژ از منبع کنترل، میدان مغناطیسی ایجاد می‌کند.

کانتکت‌ها (Contacts):

با فعال‌شدن کویل، به هم متصل شده و جریان برق را در مدار عبور می‌دهند.

بدنه عایق:

برای محافظت و جداسازی بخش‌های الکتریکی از محیط اطراف.

مراحل عملکرد:

زمانی که ترموستات سیگنالی به کنداکتور ارسال می‌کند، ولتاژ به کویل اعمال می‌شود.

میدان مغناطیسی ایجادشده باعث می‌شود که کانتکت‌ها بسته شوند و برق به کمپرسور یا فن منتقل شود.

هنگامی که سیگنال قطع می‌شود، کویل غیر فعال شده و کانتکت‌ها به حالت باز برمی‌گردند و جریان برق قطع می‌شود.

کاربردهای کنداکتور کولر

کنترل مدارهای کمپرسور کولر.

مدیریت جریان برق فن‌ها.

استفاده در سیستم‌های تهویه مطبوع صنعتی و خانگی.

مدارهای گرم‌کننده و سردکننده.

نکات تجربی و فنی

انتخاب مناسب:

همیشه کنداکتوری را انتخاب کنید که با مشخصات دستگاه همخوانی داشته باشد (ولتاژ و آمپر مناسب).

نصب ایمن:

اتصال سیم‌ها با گشتاور مناسب بسیار مهم است تا از شل‌شدن یا جرقه جلوگیری شود.

دمای محیط نصب نباید از حداکثر مجاز مشخص‌شده فراتر رود.

نگهداری و تعمیر:

کنداکتورهای فرسوده یا دارای کانتکت‌های سوخته باید سریعاً تعویض شوند.

بررسی دوره‌ای و تمیزکاری کانتکت‌ها عمر کنداکتور را افزایش می‌دهد.

علائم خرابی:

صداهای غیرعادی مانند وزوز از کویل.

کانتکت‌هایی که به درستی باز یا بسته نمی‌شوند.

گرم‌شدن بیش‌ازحد بدنه یا کویل.

اتصال سیم‌کشی مناسب:

سیم‌های ورودی و خروجی را با رعایت استانداردهای ایمنی به ترمینال‌های صحیح متصل کنید.

کنداکتور کولر یکی از قطعات حیاتی در مدارهای کولرهای گازی و سیستم‌های تهویه مطبوع است که نقش آن کنترل جریان برق به صورت ایمن و مؤثر است.

نصب صحیح و استفاده از کنداکتور با مشخصات فنی مناسب باعث بهبود کارایی و ایمنی دستگاه خواهد شد.
