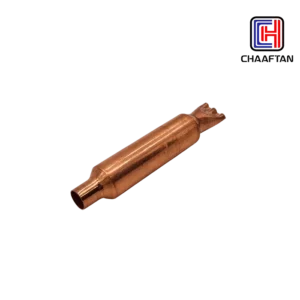

فیلتر درایر 1/4 زاگرس بزرگ (جوشی)فیلتر درایر 1/4 زاگرس بزرگ یک قطعه بسیار مهم در سیستم‌های تبرید و برودتی است که نقش کلیدی در حفظ کارایی و عملکرد سیستم‌های برودتی مانند یخچال‌ها، فریزرها و سیستم‌های تهویه مطبوع (A/C) ایفا می‌کند.
این قطعه با کد “¼ بزرگ” و ابعاد 50×60 جوشی شناخته می‌شود و اطلاعات مربوط به آن شامل استفاده از مبردهای مختلف مانند R12، R22، R134a، R404 و R510 است.
همچنین فشار عملیاتی آن تا حداکثر 28 بار (900 psi) ذکر شده است.
تعریف و نحوه عملکرد فیلتر درایر:
فیلتر درایر یا خشک‌کن فیلتر قطعه‌ای است که به‌عنوان یک عنصر حفاظتی در سیستم‌های تبرید عمل می‌کند.
این فیلتر در مسیر گردش مبرد (گاز سردکننده) قرار می‌گیرد و وظیفه آن حذف رطوبت و ذرات ناخالصی از مبرد است.
رطوبت در سیستم‌های تبرید می‌تواند منجر به تشکیل یخ در اجزای سیستم شود و عملکرد آن را مختل کند. به همین دلیل، حذف این رطوبت بسیار حیاتی است.
فیلتر درایر زاگرس مدل ¼ بزرگ به طور خاص برای سیستم‌های تبرید طراحی شده و وظیفه آن حفاظت از کمپرسور و سایر قطعات حساس سیستم در برابر آلودگی‌ها و رطوبت است.
ویژگی‌های فیلتر درایر 1/4 زاگرس بزرگ:
مناسب برای مبردهای مختلف: این فیلتر قابلیت استفاده با مبردهای رایج نظیر R12، R22، R134a، R404 و R510 را دارد. این یعنی می‌توان از آن در سیستم‌های مختلف تبرید و تهویه مطبوع استفاده کرد.
تحمل فشار بالا: فیلتر می‌تواند فشار عملیاتی تا 28 بار (900 psi) را تحمل کند، که به معنی مقاومت در برابر شرایط سخت و فشارهای بالای سیستم‌های برودتی است.
ابعاد: ابعاد این فیلتر 50×60 میلی‌متر است و به صورت جوشی نصب می‌شود که باعث می‌شود اتصال محکمی به لوله‌های سیستم تبرید داشته باشد.
کاربرد گسترده: از این فیلتر در سیستم‌های برودتی مانند یخچال‌ها، فریزرها، تهویه مطبوع و سیستم‌های تبرید صنعتی استفاده می‌شود.
هدف اصلی آن محافظت از اجزای سیستم در برابر ورود رطوبت و ذرات مخرب است.
نحوه عملکرد فیلتر درایر:
ورود مبرد به فیلتر: مبرد از سمت کمپرسور وارد فیلتر درایر می‌شود. این مبرد ممکن است شامل رطوبت یا ذرات معلق باشد.
حذف رطوبت و ذرات : داخل فیلتر، مواد جاذب رطوبت مانند سیلیکات یا آلومینا وجود دارد که رطوبت را از مبرد جذب می‌کند. همچنین فیلترهای داخلی مانع از عبور ذرات جامد و ناخالصی‌ها می‌شوند.
خروج مبرد تمیز: پس از عبور مبرد از داخل فیلتر، مبرد تمیز و عاری از رطوبت و ذرات وارد سیستم می‌شود و به سمت اواپراتور حرکت می‌کند.
کاربردها در صنعت برودتی:
یخچال‌ها و فریزرها : در سیستم‌های تبرید خانگی و صنعتی مانند یخچال‌ها و فریزرها، فیلتر درایر وظیفه حفاظت از کمپرسور و سایر اجزای حساس را بر عهده دارد.
تهویه مطبوع : در سیستم‌های تهویه مطبوع (A/C)، استفاده از فیلتر درایر مانع از ورود رطوبت به سیکل تبرید می‌شود و از تشکیل یخ و خرابی قطعات جلوگیری می‌کند.
سیستم‌های تبرید صنعتی : در سیستم‌های بزرگتر مانند سردخانه‌ها و سیستم‌های تبرید صنعتی، فیلتر درایر نقش حیاتی در حفظ کارایی و جلوگیری از خرابی‌های ناشی از رطوبت ایفا می‌کند.
نکات تجربی و فنی:
تعویض دوره‌ای : فیلتر درایر باید به‌صورت دوره‌ای و طبق توصیه‌های سازنده تعویض شود، زیرا پس از مدتی کارکرد، ظرفیت جذب رطوبت آن اشباع شده و کارایی آن کاهش می‌یابد.
بررسی فشار : سیستم تبرید باید به طور منظم از نظر فشار بررسی شود. اگر فیلتر درایر مسدود شود، ممکن است فشار غیرعادی در سیستم ایجاد شود که نشانه‌ای از خرابی فیلتر است.
عدم نصب فیلتر معیوب : نصب یک فیلتر درایر معیوب یا غیر استاندارد می‌تواند منجر به عملکرد ضعیف سیستم تبرید و حتی آسیب به کمپرسور و دیگر اجزای حیاتی شود.
سازگاری با مبرد : از فیلتر درایری که با مبرد مورد استفاده سازگاری ندارد استفاده نکنید. فیلتر زاگرس برای مبردهای R12، R22، R134a، R404 و R510 طراحی شده است و نباید با مبردهای دیگر به کار گرفته شود.
فیلتر درایر 1/4 زاگرس بزرگ یکی از اجزای مهم در سیستم‌های تبرید و تهویه مطبوع است که با حذف رطوبت و ذرات مخرب، از کارایی و طول عمر سیستم‌های برودتی محافظت می‌کند.
این قطعه با توجه به تحمل فشار بالا و سازگاری با مبردهای مختلف، کاربرد گسترده‌ای در صنعت برودتی دارد. نگهداری و تعویض دوره‌ای آن از جمله نکات مهم فنی است که باید مورد توجه قرار گیرد.
