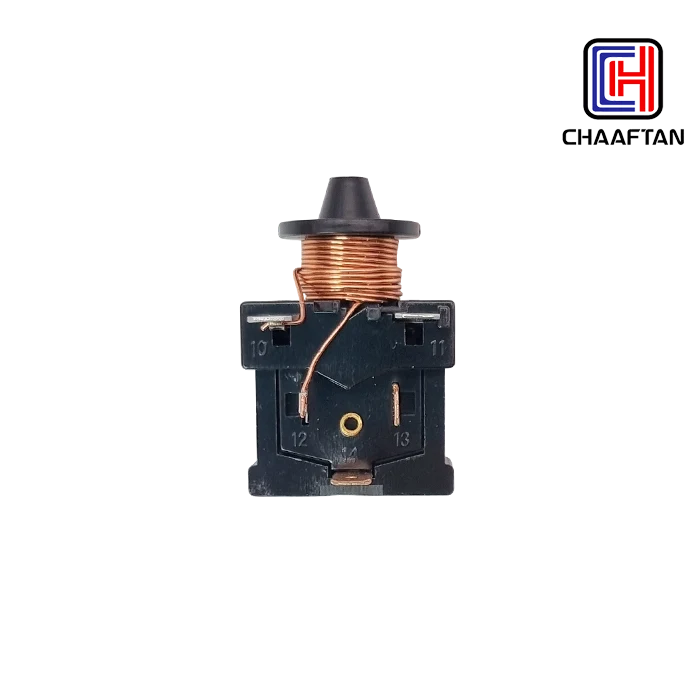

رله 6015 دانفوس (1/4HP)(Danfoss)

رله 6015 دانفوس (1/4HP)(Danfoss) یک رله الکترومغناطیسی با طراحی خاص برای راه‌اندازی کمپرسورهای یخچال و فریزر است.

این رله در مدل‌های مختلفی مانند F321، F322 و F323 عرضه می‌شود که هر کدام برای ظرفیت‌های خاصی از کمپرسورها مناسب هستند.

عملکرد و کاربرد رله استارت دانفوس :

رله 117U6015 وظیفه راه‌اندازی کمپرسور را بر عهده دارد. با دریافت ولتاژ از ترمینال‌های مشخص، سیم‌پیچ داخلی آن فعال شده و کنتاکت‌ها را می‌بندد تا جریان برق به کمپرسور برسد.

پس از راه‌اندازی کمپرسور، رله به‌طور خودکار از مدار خارج می‌شود تا از آسیب به سیم‌پیچ جلوگیری کند.

ویژگی‌ها و مشخصات فنی رله 6015 دانفوس (1/4)(Danfoss) :

• ولتاژ کاری: معمولاً 230 ولت AC

• جریان قطع (Dropout Current): حدود 3.2 آمپر

• تعداد پین‌ها: 5 پین (10، 11، 12، 13، 14)

• نوع کنتاکت: SPST (Single Pole Single Throw)

• مناسب برای: کمپرسورهای یخچال با ظرفیت 1/4 اسب بخار

• طول عمر: طراحی‌شده برای استفاده در شرایط صنعتی و با طول عمر بالا

نحوه سیم‌کشی و ترمینال‌های رله استارت کمپرسور :

ترمینال‌های رله به شرح زیر هستند:

• پین 10: ورودی برق از ترمینال کمپرسور

• پین 11: ورودی برق از ترمینال استارت

• پین 12: خروجی به کمپرسور

• پین 13: خروجی به استارت

• پین 14: اتصال به زمین یا بدنه

مزایای رله 6015 دانفوس (1/4)(Danfoss):

• عملکرد خودکار: راه‌اندازی و قطع خودکار کمپرسور

• حفاظت از کمپرسور: جلوگیری از آسیب به سیم‌پیچ‌ها

• طول عمر بالا: مناسب برای استفاده در شرایط صنعتی

• نصب آسان: طراحی‌شده برای نصب سریع و بدون نیاز به تنظیمات پیچیده
