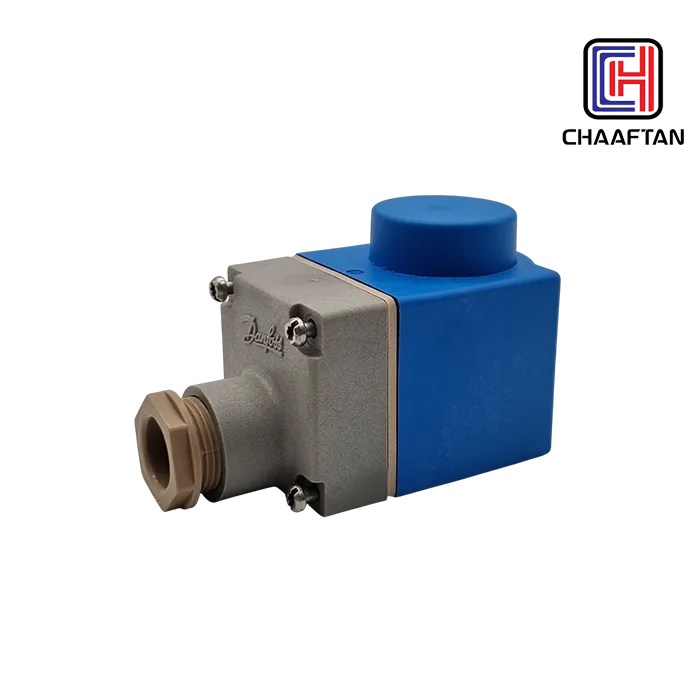

بوبین دانفوس (BE230AS)

بوبین دانفوس (BE230AS) یک قطعه الکترومغناطیسی است که به‌عنوان بخش اصلی شیرهای برقی (Solenoid Valves) عمل می‌کند.

این بوبین با طراحی مقاوم و دقیق برای کنترل جریان سیالات در کاربردهای مختلف صنعتی، تجاری و سیستم‌های تهویه مطبوع طراحی شده است.



ویژگی‌ها و مشخصات فنی دقیق بوبین دانفوس (BE230AS) :

مشخصات الکتریکی:

ولتاژ کاری :  محدوده ولتاژ ورودی 220 تا 230 ولت AC.

این بوبین برای عملکرد در ولتاژ استاندارد AC طراحی شده است، که در اغلب سیستم‌های صنعتی و تجاری رایج است.

فرکانس کاری: 50 هرتز.

فرکانس استاندارد شبکه برق.

مصرف توان:

12 وات (W): توان مصرفی واقعی که نشان‌دهنده کارایی بالا و کاهش اتلاف انرژی است.

22 ولت‌آمپر (VA): نشان‌دهنده توان ظاهری مصرفی است.

اتصال الکتریکی:

جعبه ترمینال (Terminal Box): اتصال ایمن و ساده برای سیم‌کشی.

اندازه اتصال: Pg 13.5.

مشخصات مکانیکی و فیزیکی:

وزن:

وزن خالص: 0.315 کیلوگرم.

وزن کل (با بسته‌بندی): 0.33 کیلوگرم.

رنگ: آبی (Blue).

جنس بدنه:

مواد مقاوم در برابر خوردگی و رطوبت.

حجم: 0.3 لیتر.

محیط کاری:

دمای محیطی کاری:

حداقل: 40- درجه سلسیوس.

حداکثر: 80+ درجه سلسیوس.

طراحی شده برای مقاومت در برابر شرایط دمایی شدید.

رطوبت محیطی:

محدوده رطوبت 0 تا 100 درصد.

این ویژگی نشان‌دهنده سازگاری کامل با محیط‌های بسیار مرطوب یا خشک است.

مقاومت در برابر نفوذ:   IP67

حفاظت کامل در برابر نفوذ گردوغبار.

مقاومت کامل در برابر غوطه‌وری در آب تا عمق 1 متر به مدت 30 دقیقه.

مشخصات سیم‌پیچ:

سیستم عایق‌بندی: Class H مطابق با استاندارد IEC 85.

این استاندارد اجازه دمای کار سیم‌پیچ تا 180 درجه سلسیوس را می‌دهد، که برای کاربردهای صنعتی سنگین بسیار مناسب است.

نوع طراحی سیم‌پیچ: مطابق با استاندارد VDE 0580.

این استاندارد نشان‌دهنده کیفیت بالا و ایمنی طراحی سیم‌پیچ است.

ابعاد و اتصالات:

قطر محور هسته: 13.5 میلی‌متر.

قطر کابل قابل پشتیبانی:

حداقل: 6 میلی‌متر.

حداکثر: 11 میلی‌متر.

سطح مقطع هادی: 0.75 تا 1.5 میلی‌متر مربع.

تاییدیه‌ها و استانداردها:

تاییدیه‌ها:

CE، UKCA، EAC، LLC CDC TYSK.

مطابقت با استانداردهای زیست‌محیطی:

RoHS: خارج از محدوده.

WEEE: در محدوده.

ویژگی‌های نصب و نگهداری:

سیستم نصب:

Clip-on: نصب آسان و سریع.

طراحی جعبه ترمینال:

محافظت از اتصالات در برابر گردوغبار و رطوبت.



نحوه عملکرد بوبین دانفوس (BE230AS) :

تولید میدان مغناطیسی:

با اعمال ولتاژ 220-230 ولت به بوبین، یک میدان مغناطیسی قوی تولید می‌شود.

حرکت هسته:

میدان مغناطیسی ایجادشده باعث جذب هسته (پلانجر) داخلی شیر برقی می‌شود. این حرکت هسته مسیر سیال (مایعات یا گازها) را باز یا بسته می‌کند.

قطع و وصل جریان سیال:

با قطع برق، میدان مغناطیسی از بین رفته و هسته به موقعیت اولیه خود بازمی‌گردد (معمولاً به کمک فنر داخلی شیر).



کاربردهای بوبین دانفوس (BE230AS) :

سیستم‌های تهویه مطبوع (HVAC):

کنترل جریان مبرد در سیکل‌های سرمایش و گرمایش.

مناسب برای مدل‌های مختلف شیر برقی Danfoss مانند EV220B، EV250B و …

صنایع پتروشیمی:

کنترل جریان سوخت‌ها و سیالات شیمیایی.

سیستم‌های آب و فاضلاب:

تنظیم و کنترل جریان آب در خطوط لوله.

ماشین‌آلات صنعتی:

استفاده در فرآیندهای خودکار که نیاز به کنترل سیال دارند.



نکات تجربی و فنی بوبین دانفوس (BE230AS) :

اطمینان از ولتاژ صحیح :

استفاده از ولتاژ نامناسب باعث کاهش عمر بوبین و عملکرد نامطلوب می‌شود.

نصب در محیط‌های مرطوب :

به دلیل درجه حفاظت IP67، این بوبین برای محیط‌های مرطوب یا در معرض گردوغبار مناسب است.

جلوگیری از گرمای بیش‌ازحد :

در صورتی که جریان برق به طور مداوم برقرار باشد، دمای بوبین ممکن است افزایش یابد. اطمینان حاصل کنید که تهویه مناسب فراهم است.

نگهداری و تعمیر :

تمیز کردن دوره‌ای برای جلوگیری از انباشت گردوغبار توصیه می‌شود.

سیم‌پیچ قابل سرویس نیست و در صورت خرابی باید تعویض شود.

استفاده در محیط‌های با دمای بالا :

به دلیل طراحی عایق‌بندی کلاس H، این بوبین در دماهای بالا کارایی بالایی دارد.

بوبین دانفوس مدل BE230AS یک قطعه الکترومکانیکی با کیفیت بالا است که برای کاربردهای مختلف صنعتی و تجاری طراحی شده است.

ویژگی‌هایی مانند مصرف انرژی کم، مقاومت بالا در برابر شرایط محیطی سخت، و تطابق با استانداردهای بین‌المللی ، این بوبین را به یکی از بهترین گزینه‌ها برای کنترل شیرهای برقی تبدیل کرده است.
